Насечка - легко и просто

       Насечка, всечка, сеточка, рубашка, шотландка, чешуя, акулья кожа - названий много, смысл один: нанесение геометрического микрорельефа на строго определенные участки (как правило, это цевьё и шейка) поверхности ружейного ложа. Появившись исключительно с утилитарной целью, а именно удобство удержания ружья, постепенно насечка стала носить и декоративно-эстетическую нагрузку. Со второй половины 19 ого века уже большинство уважающих себя мастеров и не мыслили изготавливать ружья без аккуратно выполненной насечки. Менялся угол схождения ниток, угол самих пирамидок, форма контура, конфигурация цировок обрамляющих насечку. Мастера стремились придать ей характерные, индивидуальные только для той или иной мастерской черты. Поэтому бывает не сложно отличить оригинальную насечку от подвергнувшейся поновлениям или, уж тем более, нарезанной заново. Довольно трудоемкий процесс изготовления стали максимально механизировать. Сначала при помощи трех-, четырех-, и даже шестиручьевых резцов. На продукции наших заводов можно увидеть штампование горячими «напильниками» - пресс-формами. При помощи «машинок» - подобие бормашины с гибким рукавом и парой фрез-шестерёнок в наконечнике. Потом на помощь пришли копировально-фрезерные станки. Теперь уже не обходится без лазера. Так сказать: с дымком за полторы минуты. Но на «высоких» ружьях, по-прежнему, должна красоваться насечка ручной работы.

       Ближе к нашим реалиям: что делать, если на ружье сохранилось всё, кроме этой самой «сеточки». Или на вновь приобретенном прикладе её вообще нет. Да надо либо заплатить мастеру, либо просто взять и нарезать её самому. Не боги горшки обжигают.

       Конечно, без специального инструмента будет крайне тяжело. И здесь есть два варианта: заказать импортный (фото 1 и 2),

но не дешевый или, правильно, взять и сделать самому. Я давно обхожусь самодельными «басочками» которые делаю по мере необходимости с тем или иным шагом. Идеально подходит, для изготовления такого резца, потерявший былую удаль, советский надфиль квадратного сечения. А лучше сразу два. На всякий случай. Итак: нагреваю надфили на газу, чтоб произвести отпуск металла (фото 3).
Загибаю в тисках вокруг оправки с радиусом заведомо меньшим, чем потом потребуется (фото 4).
Надфилем с треугольным сечением прорезаю центральный паз и оформляю профиль гребенки. Потом хорошим ножом насекаю, на той же оправке, зубья будущей басочки с необходимой глубиной и шагом (фото 5).
Разумеется, образовавшиеся после такой процедуры заусенки на боковых гранях зубьев, надо убрать бархатным надфилем. Теперь остается разогнуть резец до требуемого радиуса и закалить (фото 6).
Насаживаю рукоять и всё. Можно приступать к работе.

       Я большое внимание уделяю освещению рабочего места во время изготовления насечки. Мне удобней работать, когда лампа находится на высоте 10-13см над уровнем стола. В этом случае контрастный свет, идущий справа и спереди, лучше высвечивает все нюансы, неровности насечки.

       Делаю прозрачный шаблон формы будущей насечки, чтобы на обеих сторонах приклада она была одинаковая. Прорисовываю на дереве контур и наношу пересекающиеся мастер-линии (фото 7).

       Угол пересечения чаще всего 50-55 градусов. Для удобства дальнейшего резания стараюсь сориентировать нитки насечки так, что бы основное направление волокон древесины было параллельно биссектрисе угла их пересечения.

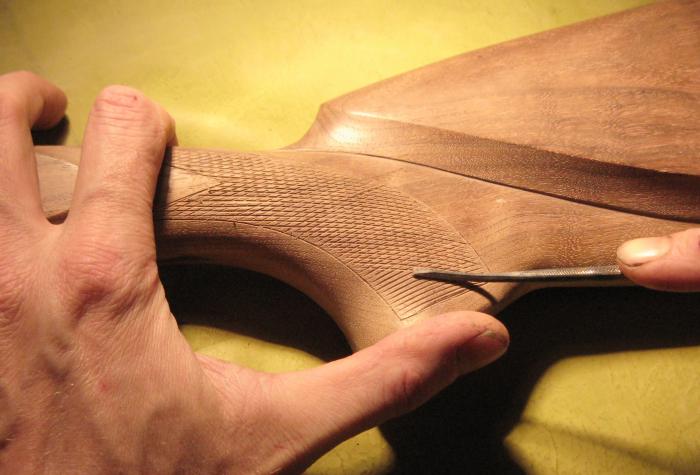

       Далее басочкой делаю разметку (фото 8).

Чтобы в дальнейшем резец или надфиль не «пролетал» дальше цировки контура неплохо прорезать, углубить окончания ниток (5-7мм) при помощи штихеля (фото 9).
Если шаг выбран крупный, можно ускорить процесс прорезания (подъема пирамидок на полный профиль) при помощи крупного надфиля треугольного(60 град) сечения (фото 10).

       Ежели древесина не очень крепкая и есть опасение, что насечка не «удержится» можно финишировать квадратным надфилем (90 град). Получив, тем самым, пирамидки комбинированного профиля 60+90 градусов.

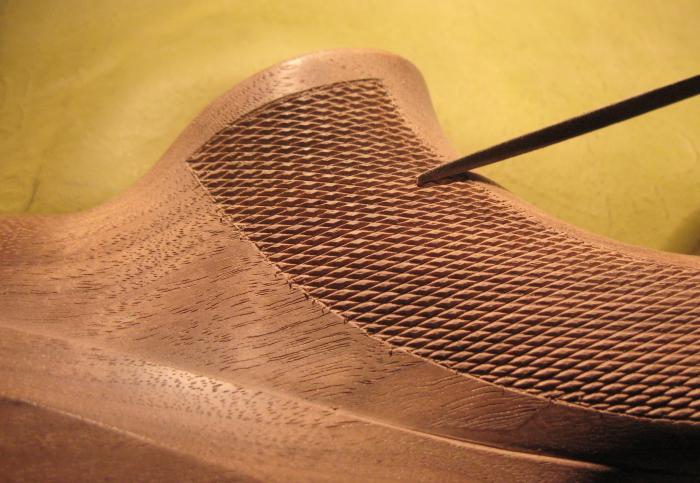

       Можно прорезать на полный профиль и при помощи самой басочки, выйдет чуть медленнее. Оставив насечку в таком виде, после пропитки, мы получим темную на вид сеточку. Потому как матовые грани пирамидок впитывают больше масла, а в процессе эксплуатации и больше грязи. Чтобы получить «прозрачную» насечку надо пройтись по ниткам бархотным надфилем или штихельком, заодно выравнивая линии (фото 11).

Вроде ни чего сложного и насечка готова (фото 12).

       И пару слов о модной теперь «рыбьей чешуе». Для её изготовления потребуется: приклад, терпение, два резца и зубная щетка. Резцы придется сделать, потому, как в продаже я таких не встречал. Если делать «чешую» при помощи бормашинки, как это принято за границей, получим шум, пыль, и навязчиво крупный размер. Итак, резцы (фото 13)

я делаю из полукруглых стамесочек. У первого резца надо выпустить вперед углы, его радиус и будет задавать форму самих «чешуинок», а углы будут прорезать древесину по краям поглубже. Второй, подрезной, сделан наоборот с выступающим вперед центральным зубчиком. Теперь остается, проведя одну единственную начальную прямую мастер-линию, заполнить стройными рядами «чешуи» весь контур (фото 14).
А после подрезки лишнего между чешуйками (фото 15),
зачистить зубной щеткой. А при желании подзаглубить и подвыровнять. Вероятно, есть и другие способы изготовления «рыбьей чешуи», я остановился на этом. Занимает весь этот процесс времени в два-три раза меньше, чем хорошая классика. (фото 16).

       В следующей статье поговорим о кривотолках вокруг оружейного ореха. И, может быть, о материалах, не уступающих ему, но не заслуженно задвинутых на второй план.



Задать вопросы и посмотреть фото работ, можно в сообществе

ФОРУМ Basskachi




С уважением ваш Басскачи.
